LFR Track Rollers

LFR rollers is economic for linear motion track rollers, they are be suit to the cylindrical track. There are two contact points (60 degree angle) between the roller and track, so the contact function is favorable.Track roller LFRis widely used in cylindrical track. The rollers are also known for its excellent load capabilities, long life, high accuracy and repeatability in operating environments of dirt, dust, metal, wood chips, food, washdown, textile fiber

PDF DOWNLOAD CAD DOWNLOAD
  • Description
  • Specification
  • Application
  • Cross No.

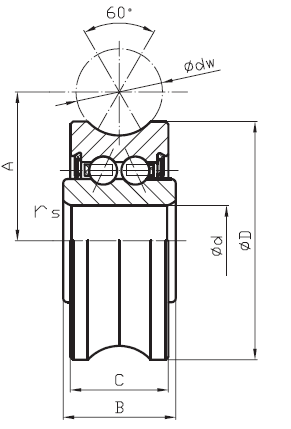

Designation Dimensions (mm) Weight
C&H dw d  D C B A rs kg
LFR50/4-4-2Z 4 4 13 6 7.55 8.04 0,2 0,007
LFR50/5-4 2Z 4 5 16 7 8 9 0,2 0,009
LFR50/5-6-2Z 6 5 17 7 8 10,5 0,2 0,010
LFR50/6-6-2Z 6 6 19 8,5 9 11,5 0,3 0,013
LFR50/8-6-2Z 6 8 24 11 11 14 0,3 0,020
LFR 50/8-8-2Z 8 8 24 11 11 14,75 0,3 0,020
LFR5201-10-2Z 10 12 35 15,9 15,9 20,65 0,3 0,068
LFR5201-12-2Z 12 12 35 15,9 15,9 21,75 0,3 0,068
LFR5201-14-2Z 14 12 39,9 18 20 24 0,3 0,095
LFR5201-10.40-2Z 10 12 39,9 18 20 22 0,3 0,115
LFR5301-10-2Z 10 12 42 19 19 24 0,6 0,130
LFR5301-20-2Z 20 12 42 19 19 28 0,6 0,125
LFR5202-12-2Z 12 15 45 15,9 15,9 26,5 0,6 0,120
LFR5302-10-2Z 10 15 47 19 19 26,65 1 0,163
LFR5204-16-2Z 16 20 52 20,6 22,6 31,5 0,6 0,195
LFR5206-20-2Z 20 25 72 23,8 25,8 41 0,6 0,435
LFR5206-25-2Z  25 25 72 23,8 25,8 43,5 0,6 0,425
LFR5207-30-2Z 30 30 80 27 29 51 1 0,660
LFR5208-40-2Z  40 40 98 36 38 62,5 1 1,360
LFR5308-50-2Z 50 40 110 44 46 72,5 1,1 1,400
LFR50/4-4-2RS 4 4 13 6 7.55 8.04 0,2 0,007
LFR50/5-4 2RS 4 5 16 7 8 9 0,2 0,009
LFR50/5-6-2RS 6 5 17 7 8 10,5 0,2 0,010
LFR50/6-6-2RS 6 6 19 8,5 9 11,5 0,3 0,013
LFR50/8-6-2RS 6 8 24 11 11 14 0,3 0,020
LFR 50/8-8-2RS 8 8 24 11 11 14,75 0,3 0,020
LFR5201-10-2RS 10 12 35 15,9 15,9 20,65 0,3 0,068
LFR5201-12-2RS 12 12 35 15,9 15,9 21,75 0,3 0,068
LFR5201-14-2RS 14 12 39,9 18 20 24 0,3 0,095
LFR5201-10.40-2RS 10 12 39,9 18 20 22 0,3 0,115
LFR5301-10-2RS 10 12 42 19 19 24 0,6 0,130
LFR5301-20-2RS 20 12 42 19 19 28 0,6 0,125
LFR5202-12-2RS 12 15 45 15,9 15,9 26,5 0,6 0,120
LFR5302-10-2RS 10 15 47 19 19 26,65 1 0,163
LFR5204-16-2RS 16 20 52 20,6 22,6 31,5 0,6 0,195
LFR5206-20-2RS 20 25 72 23,8 25,8 41 0,6 0,435
LFR5206-25-2RS  25 25 72 23,8 25,8 43,5 0,6 0,425
LFR5207-30-2RS 30 30 80 27 29 51 1 0,660
LFR5208-40-2RS  40 40 98 36 38 62,5 1 1,360
LFR5308-50-2RS 50 40 110 44 46 72,5 1,1 1,400
SLFR50/4-4-2RS 4 4 13 6 7.55 8.04 0,2 0,007
SLFR50/5-4 2RS 4 5 16 7 8 9 0,2 0,009
SLFR50/5-6-2RS 6 5 17 7 8 10,5 0,2 0,010
SLFR50/6-6-2RS 6 6 19 8,5 9 11,5 0,3 0,013
SLFR50/8-6-2RS 6 8 24 11 11 14 0,3 0,020
SLFR 50/8-8-2RS 8 8 24 11 11 14,75 0,3 0,020
SLFR5201-10-2RS 10 12 35 15,9 15,9 20,65 0,3 0,068
SLFR5201-12-2RS 12 12 35 15,9 15,9 21,75 0,3 0,068
SLFR5201-14-2RS 14 12 39,9 18 20 24 0,3 0,095
SLFR5201-10.40-2RS 10 12 39,9 18 20 22 0,3 0,115
SLFR5301-10-2RS 10 12 42 19 19 24 0,6 0,130
SLFR5301-20-2RS 20 12 42 19 19 28 0,6 0,125
SLFR5202-12-2RS 12 15 45 15,9 15,9 26,5 0,6 0,120
SLFR5302-10-2RS 10 15 47 19 19 26,65 1 0,163
SLFR5204-16-2RS 16 20 52 20,6 22,6 31,5 0,6 0,195
SLFR5206-20-2RS 20 25 72 23,8 25,8 41 0,6 0,435
SLFR5206-25-2RS  25 25 72 23,8 25,8 43,5 0,6 0,425
SLFR5207-30-2RS 30 30 80 27 29 51 1 0,660
SLFR5208-40-2RS  40 40 98 36 38 62,5 1 1,360
SLFR5308-50-2RS 50 40 110 44 46 72,5 1,1 1,400

Features
• double row angular contact ball and thicker outer rings
• outer ring with gothic arch groove profile
• there are  two points contact ( 60 degree) between Gothic Arch Groove profile and shaft
• rings and balls avaible with high quality carbon-chrome steel AISI 52100 steel or stainless steel AISI 440 C
• cage is made from nylon with fiberglass fill 25% ( PA66 GF25)
• standard roller fill Shell Alvania RLS2
• avaible with SPCC shields and acrylonitrile-butadiene steel sheet reinforced (NBR) seals

Code System

LFR...ZZ         with two shields
LFR...2RS      with two NBR seals (acrylonitrile-butadiene rubber sheet steel reinforced)
SLFR...2RS   made from stainless steel AISI 440 C and with two NBR seals

Questions

Are LFR track roller available with special grease?
Yes.we can fill the wheels with customer-specified lubricants.
The standard grease is Shell Alvania S2

What is the temperature range of the standard carbon wheels?
The temperature range of standard carbon steel wheels is limited by the service temperature range of the elastomeric seal and grease. For standard grease, the service temperature range would be from -35℃ to +100℃.

What's tolerence of the V guide wheels?
Bore diameter +0/-0.008mm, outer diameter ±0.013mm, width +0/-0.008mm.

Are mouting bolt and stud is avaiable?
some items is available, need to check with us.






Designation Dimensions (mm) Weight
C&H dw d  D C B A rs kg
LFR50/4-4-2Z 4 4 13 6 7.55 8.04 0,2 0,007
LFR50/5-4 2Z 4 5 16 7 8 9 0,2 0,009
LFR50/5-6-2Z 6 5 17 7 8 10,5 0,2 0,010
LFR50/6-6-2Z 6 6 19 8,5 9 11,5 0,3 0,013
LFR50/8-6-2Z 6 8 24 11 11 14 0,3 0,020
LFR 50/8-8-2Z 8 8 24 11 11 14,75 0,3 0,020
LFR5201-10-2Z 10 12 35 15,9 15,9 20,65 0,3 0,068
LFR5201-12-2Z 12 12 35 15,9 15,9 21,75 0,3 0,068
LFR5201-14-2Z 14 12 39,9 18 20 24 0,3 0,095
LFR5201-10.40-2Z 10 12 39,9 18 20 22 0,3 0,115
LFR5301-10-2Z 10 12 42 19 19 24 0,6 0,130
LFR5301-20-2Z 20 12 42 19 19 28 0,6 0,125
LFR5202-12-2Z 12 15 45 15,9 15,9 26,5 0,6 0,120
LFR5302-10-2Z 10 15 47 19 19 26,65 1 0,163
LFR5204-16-2Z 16 20 52 20,6 22,6 31,5 0,6 0,195
LFR5206-20-2Z 20 25 72 23,8 25,8 41 0,6 0,435
LFR5206-25-2Z  25 25 72 23,8 25,8 43,5 0,6 0,425
LFR5207-30-2Z 30 30 80 27 29 51 1 0,660
LFR5208-40-2Z  40 40 98 36 38 62,5 1 1,360
LFR5308-50-2Z 50 40 110 44 46 72,5 1,1 1,400
LFR50/4-4-2RS 4 4 13 6 7.55 8.04 0,2 0,007
LFR50/5-4 2RS 4 5 16 7 8 9 0,2 0,009
LFR50/5-6-2RS 6 5 17 7 8 10,5 0,2 0,010
LFR50/6-6-2RS 6 6 19 8,5 9 11,5 0,3 0,013
LFR50/8-6-2RS 6 8 24 11 11 14 0,3 0,020
LFR 50/8-8-2RS 8 8 24 11 11 14,75 0,3 0,020
LFR5201-10-2RS 10 12 35 15,9 15,9 20,65 0,3 0,068
LFR5201-12-2RS 12 12 35 15,9 15,9 21,75 0,3 0,068
LFR5201-14-2RS 14 12 39,9 18 20 24 0,3 0,095
LFR5201-10.40-2RS 10 12 39,9 18 20 22 0,3 0,115
LFR5301-10-2RS 10 12 42 19 19 24 0,6 0,130
LFR5301-20-2RS 20 12 42 19 19 28 0,6 0,125
LFR5202-12-2RS 12 15 45 15,9 15,9 26,5 0,6 0,120
LFR5302-10-2RS 10 15 47 19 19 26,65 1 0,163
LFR5204-16-2RS 16 20 52 20,6 22,6 31,5 0,6 0,195
LFR5206-20-2RS 20 25 72 23,8 25,8 41 0,6 0,435
LFR5206-25-2RS  25 25 72 23,8 25,8 43,5 0,6 0,425
LFR5207-30-2RS 30 30 80 27 29 51 1 0,660
LFR5208-40-2RS  40 40 98 36 38 62,5 1 1,360
LFR5308-50-2RS 50 40 110 44 46 72,5 1,1 1,400
SLFR50/4-4-2RS 4 4 13 6 7.55 8.04 0,2 0,007
SLFR50/5-4 2RS 4 5 16 7 8 9 0,2 0,009
SLFR50/5-6-2RS 6 5 17 7 8 10,5 0,2 0,010
SLFR50/6-6-2RS 6 6 19 8,5 9 11,5 0,3 0,013
SLFR50/8-6-2RS 6 8 24 11 11 14 0,3 0,020
SLFR 50/8-8-2RS 8 8 24 11 11 14,75 0,3 0,020
SLFR5201-10-2RS 10 12 35 15,9 15,9 20,65 0,3 0,068
SLFR5201-12-2RS 12 12 35 15,9 15,9 21,75 0,3 0,068
SLFR5201-14-2RS 14 12 39,9 18 20 24 0,3 0,095
SLFR5201-10.40-2RS 10 12 39,9 18 20 22 0,3 0,115
SLFR5301-10-2RS 10 12 42 19 19 24 0,6 0,130
SLFR5301-20-2RS 20 12 42 19 19 28 0,6 0,125
SLFR5202-12-2RS 12 15 45 15,9 15,9 26,5 0,6 0,120
SLFR5302-10-2RS 10 15 47 19 19 26,65 1 0,163
SLFR5204-16-2RS 16 20 52 20,6 22,6 31,5 0,6 0,195
SLFR5206-20-2RS 20 25 72 23,8 25,8 41 0,6 0,435
SLFR5206-25-2RS  25 25 72 23,8 25,8 43,5 0,6 0,425
SLFR5207-30-2RS 30 30 80 27 29 51 1 0,660
SLFR5208-40-2RS  40 40 98 36 38 62,5 1 1,360
SLFR5308-50-2RS 50 40 110 44 46 72,5 1,1 1,400

Track roller LFR is widely used in cylindrical track. The rollers are also known for its excellent load capabilities, long life, high accuracy and repeatability in operating environments of dirt, dust, metal, wood chips, food, washdown, textile fiber

Application:
• Machine tool doors
• Vending machines
• Woodworking machinery
• Carpet and textile machinery
• Laboratory automation
• Paper converting equipment
• Packaging machinery
C&H INA ( OLD ) INA ( NEW ) NIKO Suggestted Bolts

two shield
LFR50/4-4-ZZ 　 　 LFR50/4-4 2Z 　
LFR50/5-4-ZZ LFR50/5-4 KDD LFR50/5-4-2Z LFR50/5-4 2Z LFZ5, LFE5-0.5
LFR50/5-6-ZZ LFR50/5-6 KDD LFR50/5-6-2Z LFR50/5-6 2Z LFZ5, LFE5-1
LFR50/8-6-ZZ LFR50/8-6 KDD LFR50/8-6-2Z LFR50/8-6 2Z LFZ8, LFE8-1
LFR5201-10-ZZ LFR5201-10 KDD LFR5201-10-2Z LFR5201-10 2Z LFZ12, LFE12-1
LFR5301-10-ZZ LFR5301-10 KDD LFR5301-10-2Z LFR5301-10 2Z LFZ12/M12, LFE12-1/M12
LFR5302-10-ZZ LFR5302-10 KDD LFR5302-10-2Z LFR5302-10 2Z LFZ15, LFE15-1
LFR5201-12-ZZ LFR5201-12 KDD LFR5201-12-2Z LFR5201-12 2Z LFZ12x45A1, LFE12x45A1
LFR5202-12-ZZ 　 　 　 　
LFR5201-14-ZZ 　 　 LFR5201-14 2Z 　
LFR5204-16-ZZ LFR5204-16 KDD LFR5204-16-2Z LFR5204-16 2Z LFZ20x67A1, LFE20x67A1
LFR5206-20-ZZ LFR5206-20 KDD LFR5206-20-2Z LFR5206-20 2Z LFZ25x82A1, LFE25x82A1
LFR5301-20-ZZ 　 　 　 　
LFR5206-25-ZZ LFR5206-25 KDD LFR5206-25-2Z LFR5206-25 2Z LFZ25x82A1, LFE25x82A1
LFR5207-30-ZZ LFR5207-30 KDD LFR5207-30-2Z LFR5207-30 2Z LFZ30x95A1, LFE30x95A1
LFR5208-40-ZZ LFR5208-40 KDD LFR5208-40-2Z LFR5208-40 2Z LFZ40x105A1, LFE40x105A1
LFR5308-50-ZZ LFR5308-50 KDD LFR5308-50-2Z LFR5308-50 2Z LFZ40x115A1, LFE40x115A1

two seals
LFR50/4-4-2RS 　 　 LFR50/4-4 2RS 　
LFR50/5-4-2RS LFR50/5-4 NPP LFR50/5-4-2RS LFR50/5-4 2RS LFZ5, LFE5-0.5
LFR50/5-6-2RS LFR50/5-6 NPP LFR50/5-6-2RS LFR50/5-6 2RS LFZ5, LFE5-1
LFR50/8-6-2RS LFR50/8-6 NPP LFR50/8-6-2RS LFR50/8-6 2RS LFZ8, LFE8-1
LFR5201-10-2RS LFR5201-10 NPP LFR5201-10-2RS LFR5201-10 2RS LFZ12, LFE12-1
LFR5301-10-2RS LFR5301-10 NPP LFR5301-10-2RS LFR5301-10 2RS LFZ12/M12, LFE12-1/M12
LFR5302-10-2RS LFR5302-10 NPP LFR5302-10-2RS LFR5302-10 2RS LFZ15, LFE15-1
LFR5201-12-2RS LFR5201-12 NPP LFR5201-12-2RS LFR5201-12 2RS LFZ12x45A1, LFE12x45A1
LFR5202-12-2RS 　 　 　 　
LFR5201-14-2RS 　 　 LFR5201-14 2RS 　
LFR5204-16-2RS LFR5204-16 NPP LFR5204-16-2RS LFR5204-16 2RS LFZ20x67A1, LFE20x67A1
LFR5206-20-2RS LFR5206-20 NPP LFR5206-20-2RS LFR5206-20 2RS LFZ25x82A1, LFE25x82A1
LFR5301-20-2RS 　 　 　 　
LFR5206-25-2RS LFR5206-25 NPP LFR5206-25-2RS LFR5206-25 2RS LFZ25x82A1, LFE25x82A1
LFR5207-30-2RS LFR5207-30 NPP LFR5207-30-2RS LFR5207-30 2RS LFZ30x95A1, LFE30x95A1
LFR5208-40-2RS LFR5208-40 NPP LFR5208-40-2RS LFR5208-40 2RS LFZ40x105A1, LFE40x105A1
LFR5308-50-2RS LFR5308-50 NPP LFR5308-50-2RS LFR5308-50 2RS LFZ40x115A1, LFE40x115A1

Stainless steel AISI 440 C, two seals
SLFR50/4-4-2RS 　 　 　 　
SLFR50/5-4-2RS 　 LFR50/5-4-2RS-RB 　 LFZ5, LFE5-0.5
SLFR50/5-6-2RS 　 LFR50/5-6-2RS-RB 　 LFZ5, LFE5-1
SLFR50/8-6-2RS 　 LFR50/8-6-2RS-RB 　 LFZ8, LFE8-1
SLFR5201-10-2RS 　 LFR5201-10-2RS-RB 　 LFZ12, LFE12-1
SLFR5301-10-2RS 　 LFR5301-10-2RS-RB 　 LFZ12/M12, LFE12-1/M12
SLFR5302-10-2RS 　 LFR5302-10-2RS-RB 　 LFZ15, LFE15-1
SLFR5201-12-2RS 　 LFR5201-12-2RS-RB 　 LFZ12x45A1, LFE12x45A1
SLFR5202-12-2RS 　 　 　 　
SLFR5201-14-2RS 　 　 　 　
SLFR5204-16-2RS 　 LFR5204-16-2RS-RB 　 LFZ20x67A1, LFE20x67A1
SLFR5206-20-2RS 　 LFR5206-20-2RS-RB 　 LFZ25x82A1, LFE25x82A1
SLFR5301-20-2RS 　 　 　 　
SLFR5206-25-2RS 　 LFR5206-25-2RS-RB 　 LFZ25x82A1, LFE25x82A1
SLFR5207-30-2RS 　 LFR5207-30-2RS-RB 　 LFZ30x95A1, LFE30x95A1
SLFR5208-40-2RS 　 LFR5208-40-2RS-RB 　 LFZ40x105A1, LFE40x105A1
SLFR5308-50-ZZ 　 LFR5308-50-KDD-RB 　 LFZ40x115A1, LFE40x115A1
